노트북의 저장장치를 교체하는 일은 생각보다 어렵지 않습니다.
특히 LG 15U50R 울트라북 시리즈는 하판만 열면 쉽게 2.5인치 SSD 또는 HDD 교체가 가능합니다.
이번 포스트에서는 기존 HDD를 교체하거나 SSD로 업그레이드하는 전체 과정을,
직접 촬영한 26장의 사진과 함께 단계별로 자세히 안내드립니다.
⚙️ 이 가이드는 LG 15U50R / 15U50P / 15U50 시리즈 공통으로 적용됩니다.
📸 분해 시작
1️⃣ 노트북 전면 사진
LG 15U50R 울트라북의 전면 전체 모습입니다.
깔끔한 하판 구조로 분해 접근이 쉽습니다.
2️⃣ 밑판 나사 위치 구분
하단의 파란색 원은 짧은 나사, 빨간색 원은 긴 나사를 의미합니다.
나사를 분리할 때는 반드시 구분하여 별도로 정리하세요.
3️⃣ 나사 제거 완료 상태
모든 나사를 제거한 상태입니다.
작은 나사라도 잃어버리면 조립 시 하판이 들뜰 수 있으니
자석 쟁반이나 테이프 위에 같은 배열로 보관하는 것이 좋습니다.

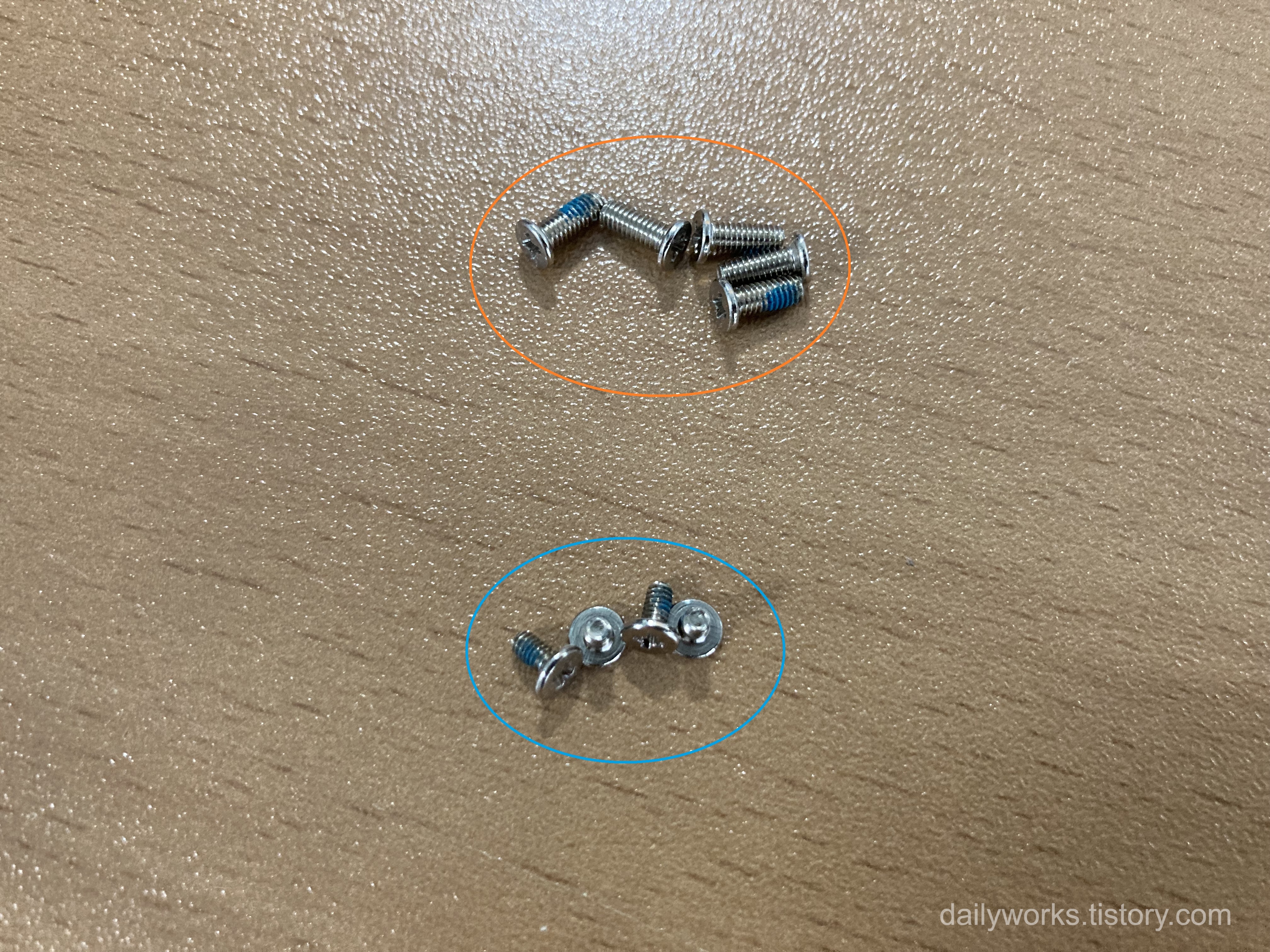

4️⃣ 긴나사 5개 / 짧은나사 4개 구분
상단에는 긴 나사 5개, 하단에는 짧은 나사 4개가 사용됩니다.
길이가 맞지 않으면 플라스틱 하판에 손상이 생길 수 있습니다.

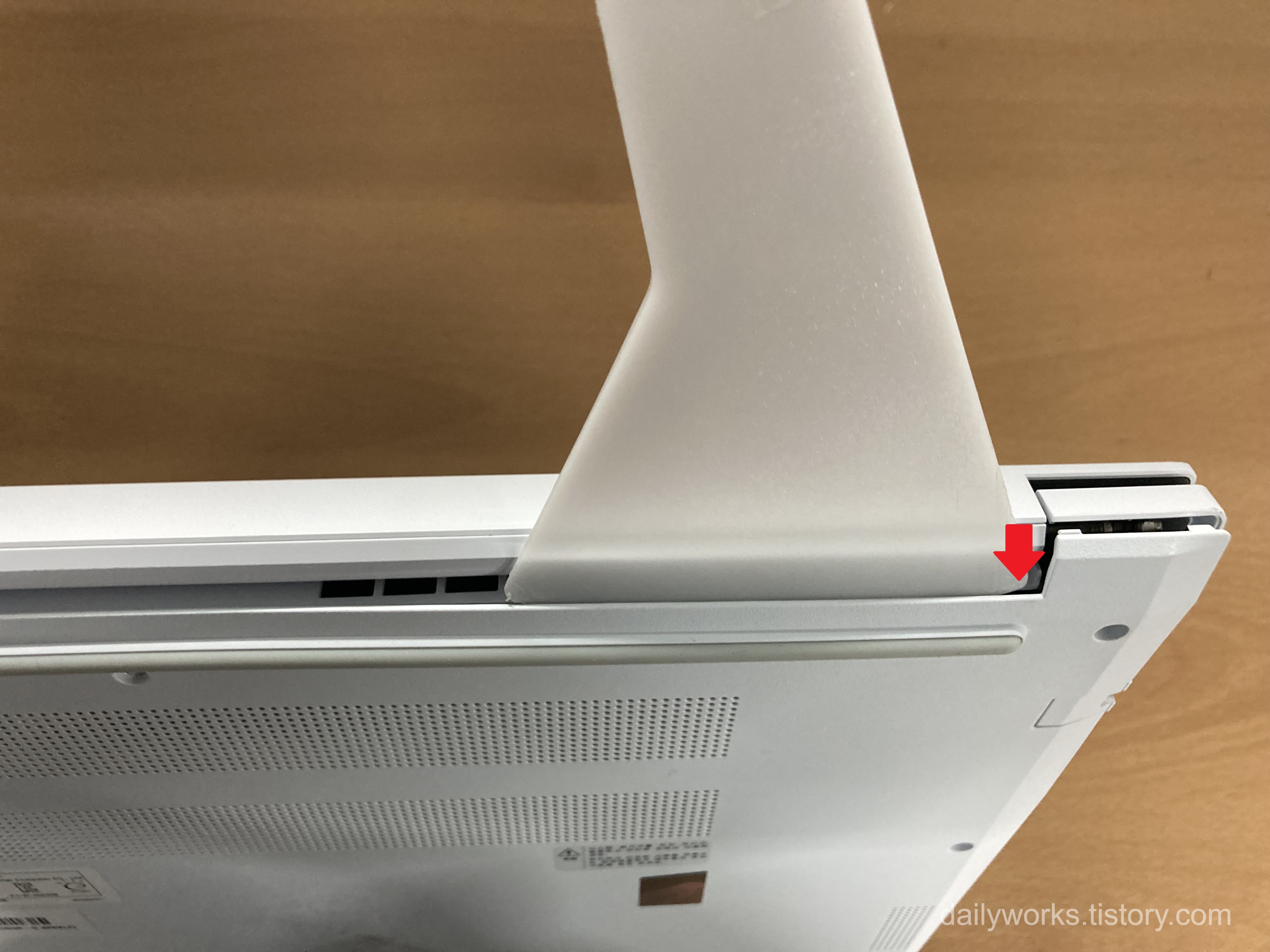

5️⃣ 힌지 부분 헤라 삽입
힌지 틈 사이에 플라스틱 헤라를 삽입합니다.
금속 도구는 흠집이 생기거나 휨이 발생할 수 있으므로 반드시 피하세요.

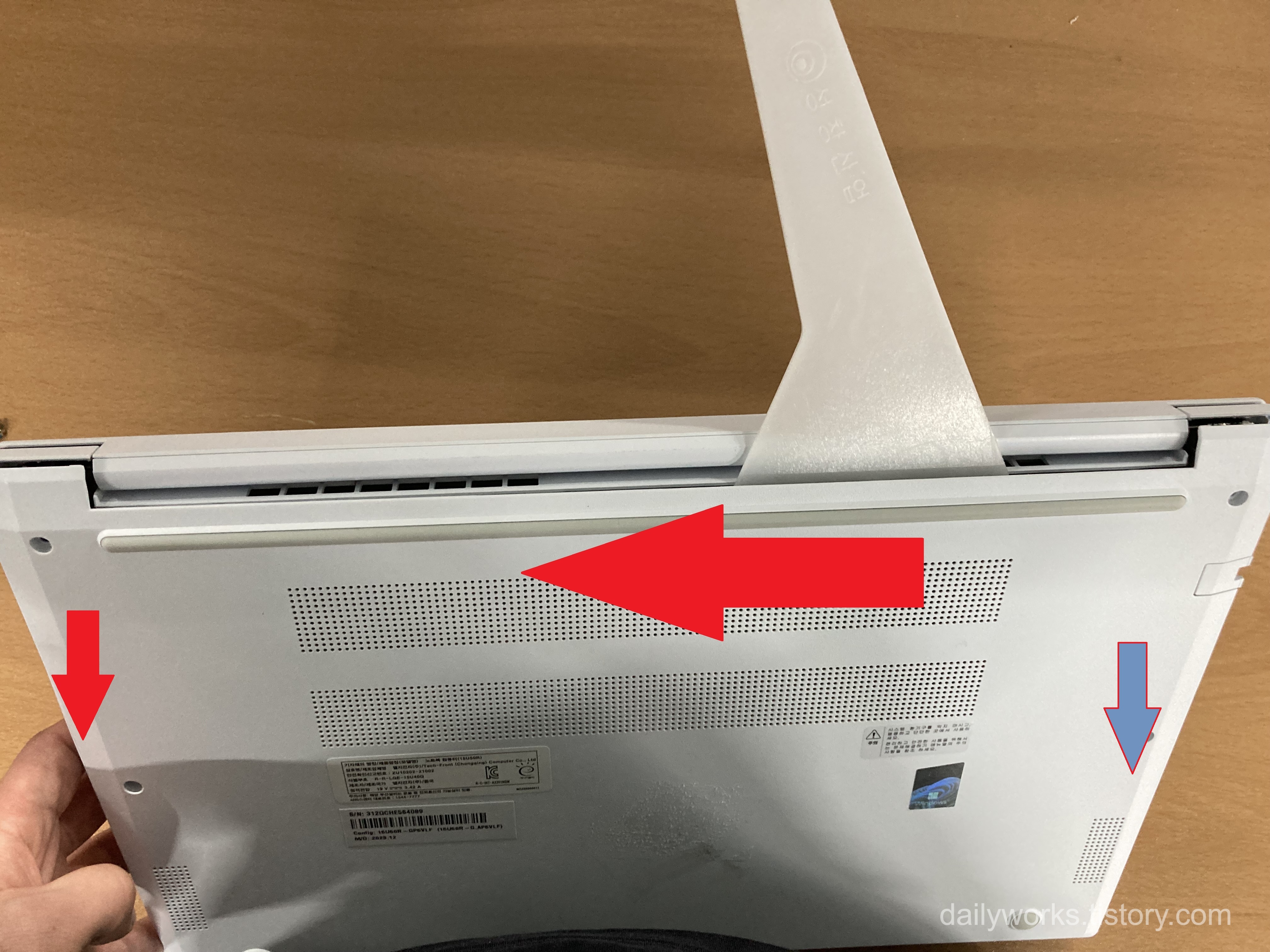

6️⃣ 틈 벌리기
헤라를 화살표 방향으로 천천히 밀어 틈을 벌립니다.
너무 힘을 주면 클립이 부러질 수 있으니 “천천히, 반복”이 핵심입니다.

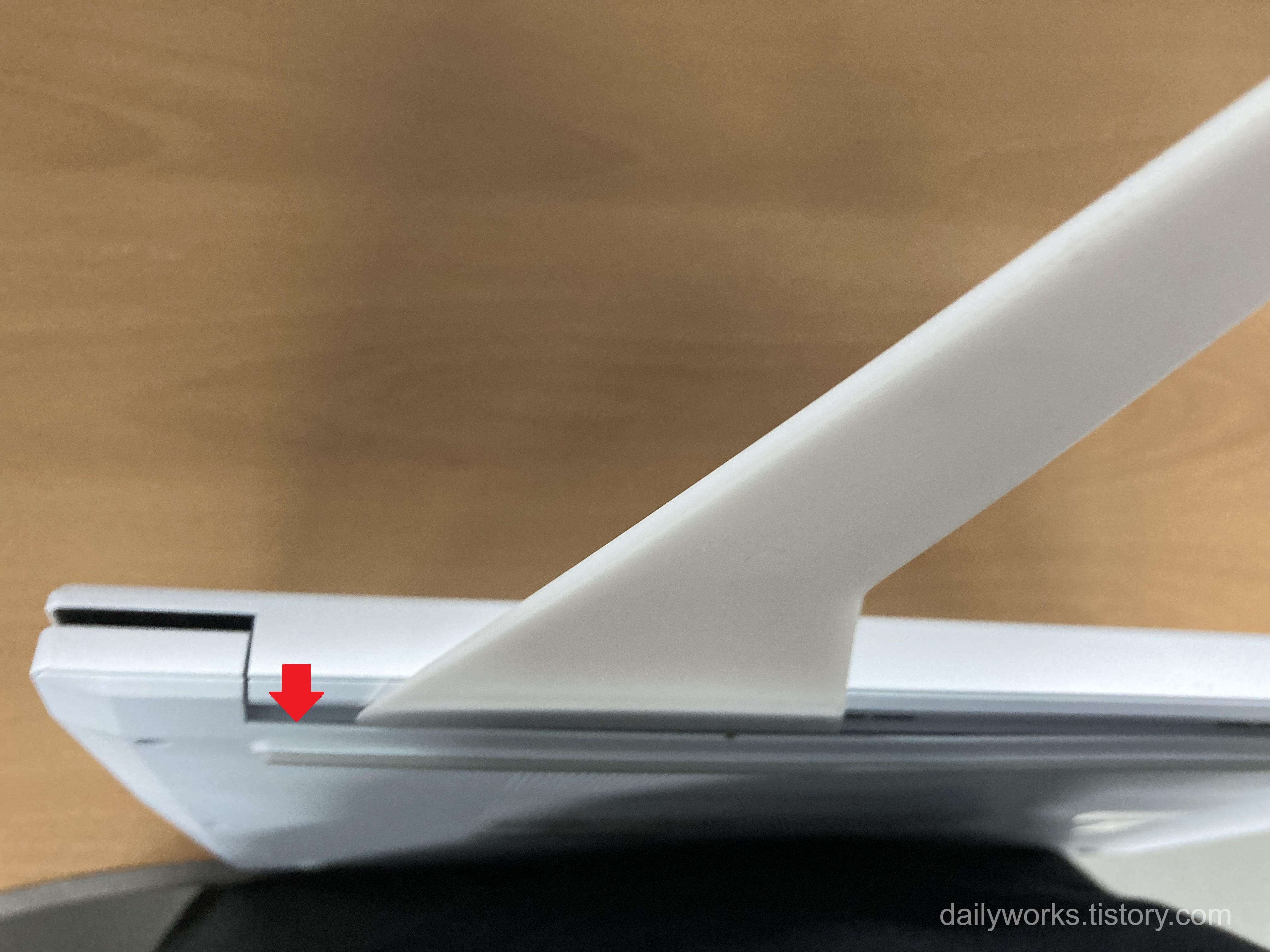

7️⃣ 모서리 힌지 분리
모서리 부분도 같은 방식으로 천천히 헤라를 넣어 분리합니다.
플라스틱이 얇으므로 살살 눌러가며 작업하세요.
8️⃣ 반대편 힌지 틈 벌리기
반대쪽 힌지도 동일하게 아래 방향으로 힘을 주며 벌려줍니다.
균등하게 들어 올리는 것이 포인트입니다.
9️⃣ 전체 틈 벌리기
사진의 화살표 순서대로 카드 긁듯이 헤라를 밀어
4면 전체의 틈을 벌려줍니다.
🔟 하판 덮개 분리
모든 틈이 벌어졌다면 옆면을 잡고 살짝 들어 올려 하단 덮개를 분리합니다.
💾 HDD 슬롯 확인 및 제거

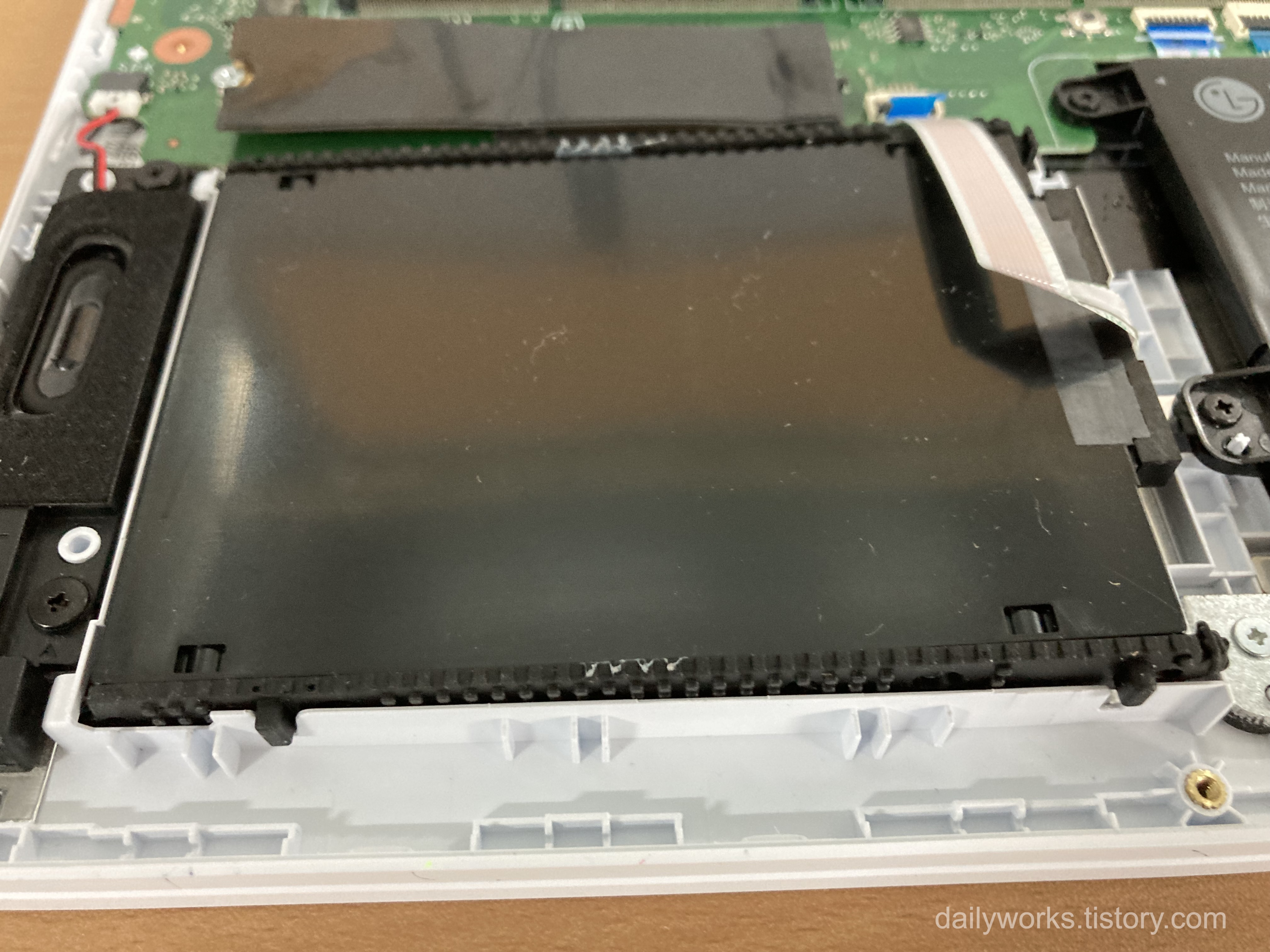

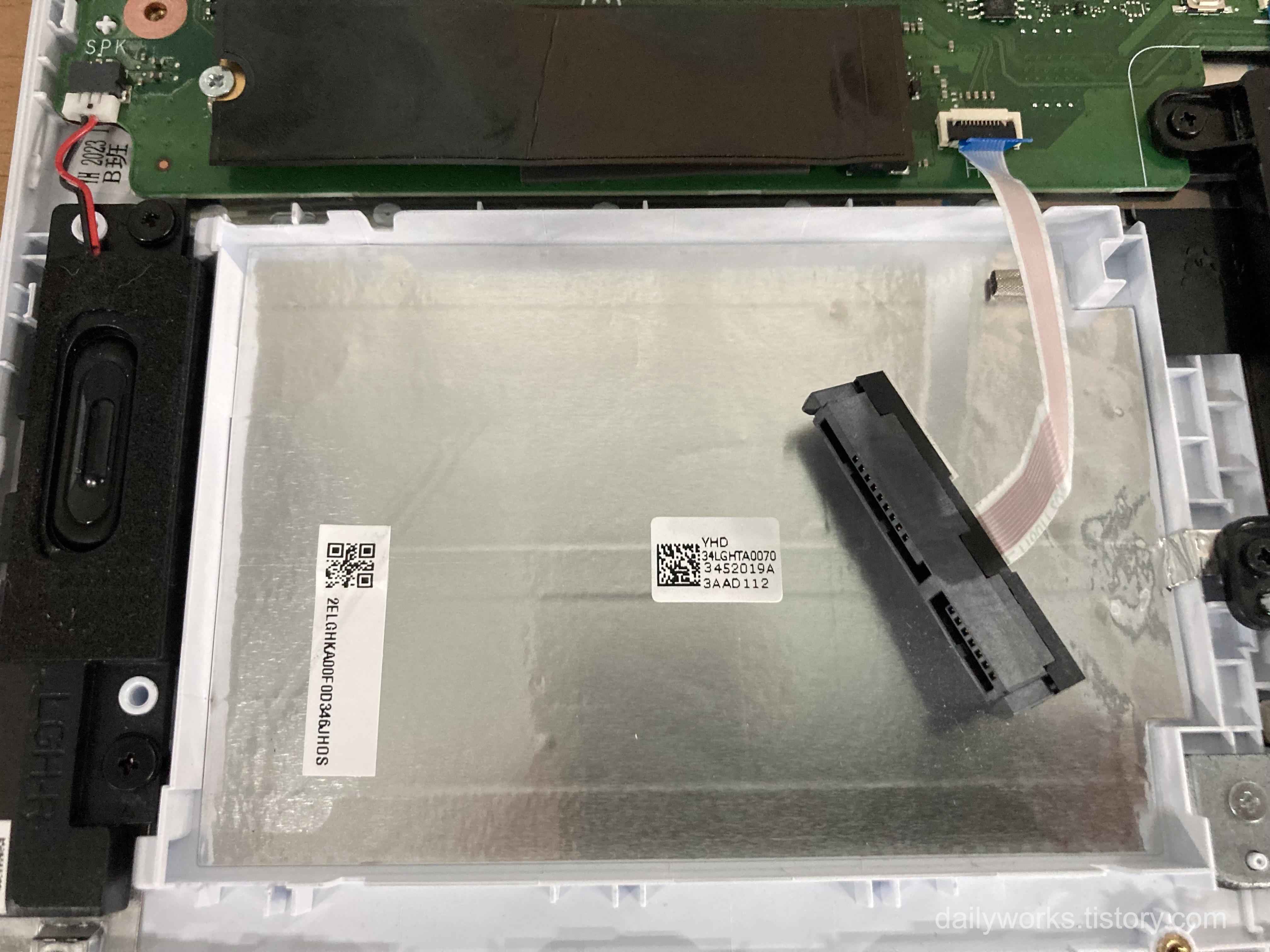

1️⃣1️⃣ 하단 구조 및 HDD 슬롯 위치
하단을 보면 2.5인치 슬롯이 있습니다.
기본으로 **HDD 더미(dummy)**가 임시로 장착되어 있으므로, 이를 먼저 제거해야 합니다.

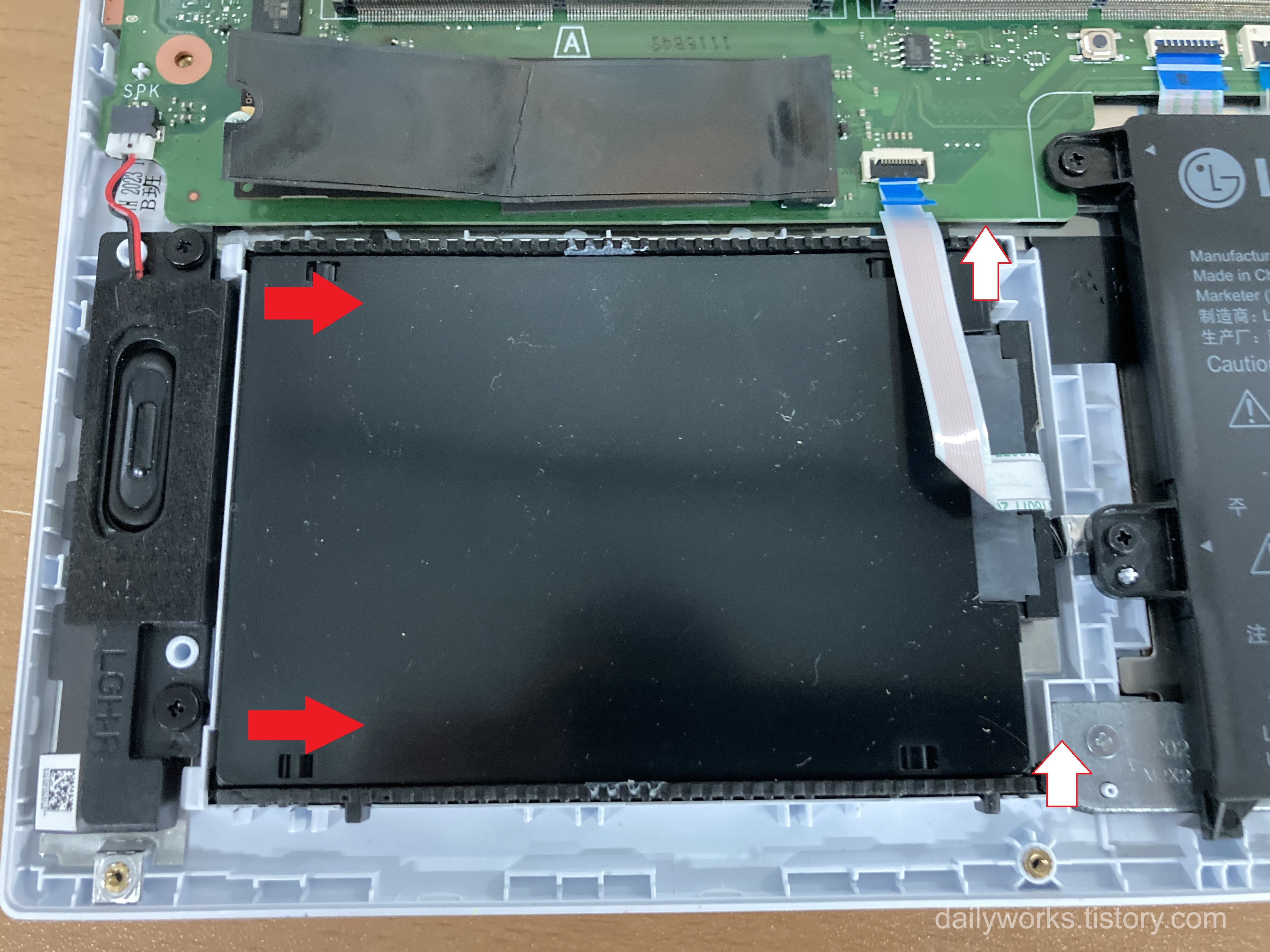

1️⃣2️⃣ 더미 탈거
사진의 하얀 화살표 방향으로 수직으로 들어올린 후,
빨간 화살표 방향으로 빼내면 더미가 쉽게 빠집니다.
1️⃣3️⃣ HDD 커넥터 분리
메인보드와 연결된 커넥터를 화살표 방향으로 살짝 당겨 분리합니다.
너무 세게 당기면 단자가 휘거나 손상될 수 있으니 주의하세요.

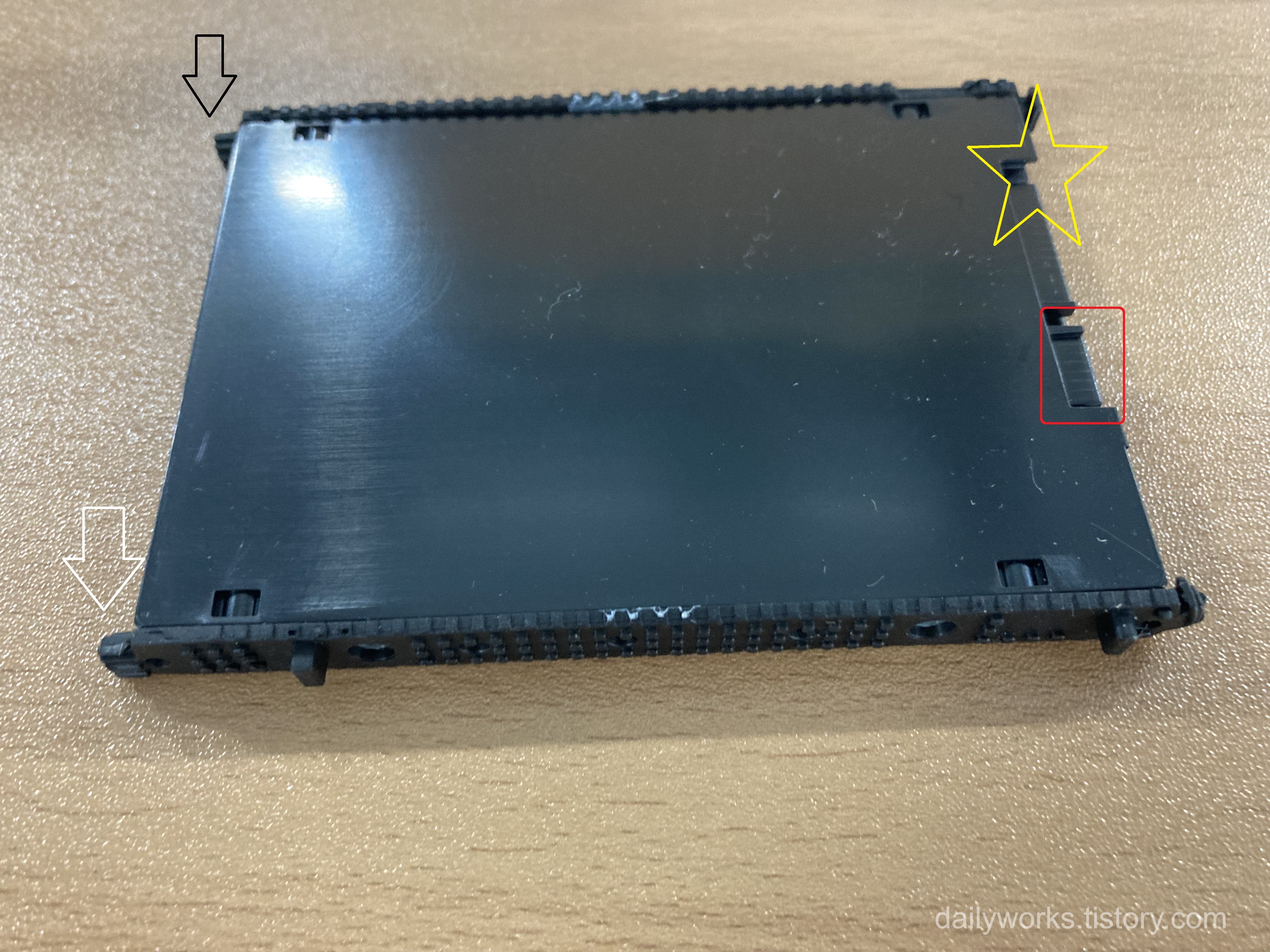

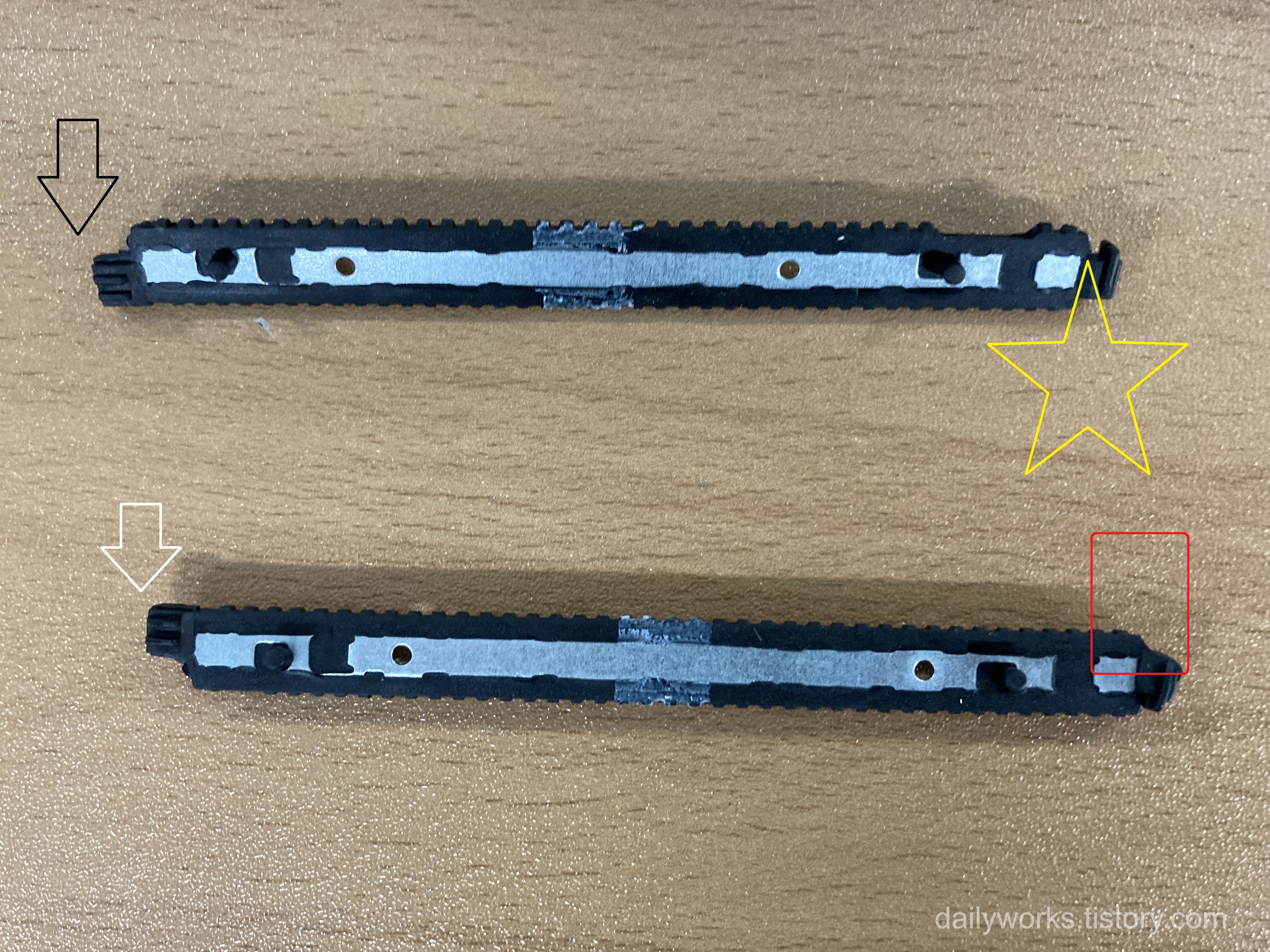

1️⃣4️⃣ 가이드 확인
더미에 붙어 있는 가이드는 재활용합니다.
색상별 구멍 위치를 미리 기억해두면 조립 시 빠릅니다.
1️⃣5️⃣ 새 저장장치 준비
새로운 2.5인치 SSD 또는 HDD에 기존 가이드를 색상에 맞게 장착합니다.
1️⃣6️⃣ SSD 커넥터 연결
메인보드 커넥터와 SSD 단자의 방향을 맞춰 끼워줍니다.
1️⃣7️⃣ 슬롯 삽입
좌측 홈에 맞춰 SSD를 천천히 밀어 넣습니다.
1️⃣8️⃣ 삽입 완료
SSD가 홈에 제대로 맞춰졌다면 손가락으로 오른쪽 부분을 눌러 완전히 밀착시킵니다.
🔩 조립 및 마무리
1️⃣9️⃣ 하판 덮개 장착
덮개를 닫을 때는 하단 → 사이드 → 상단 순서로 눌러 맞춥니다.

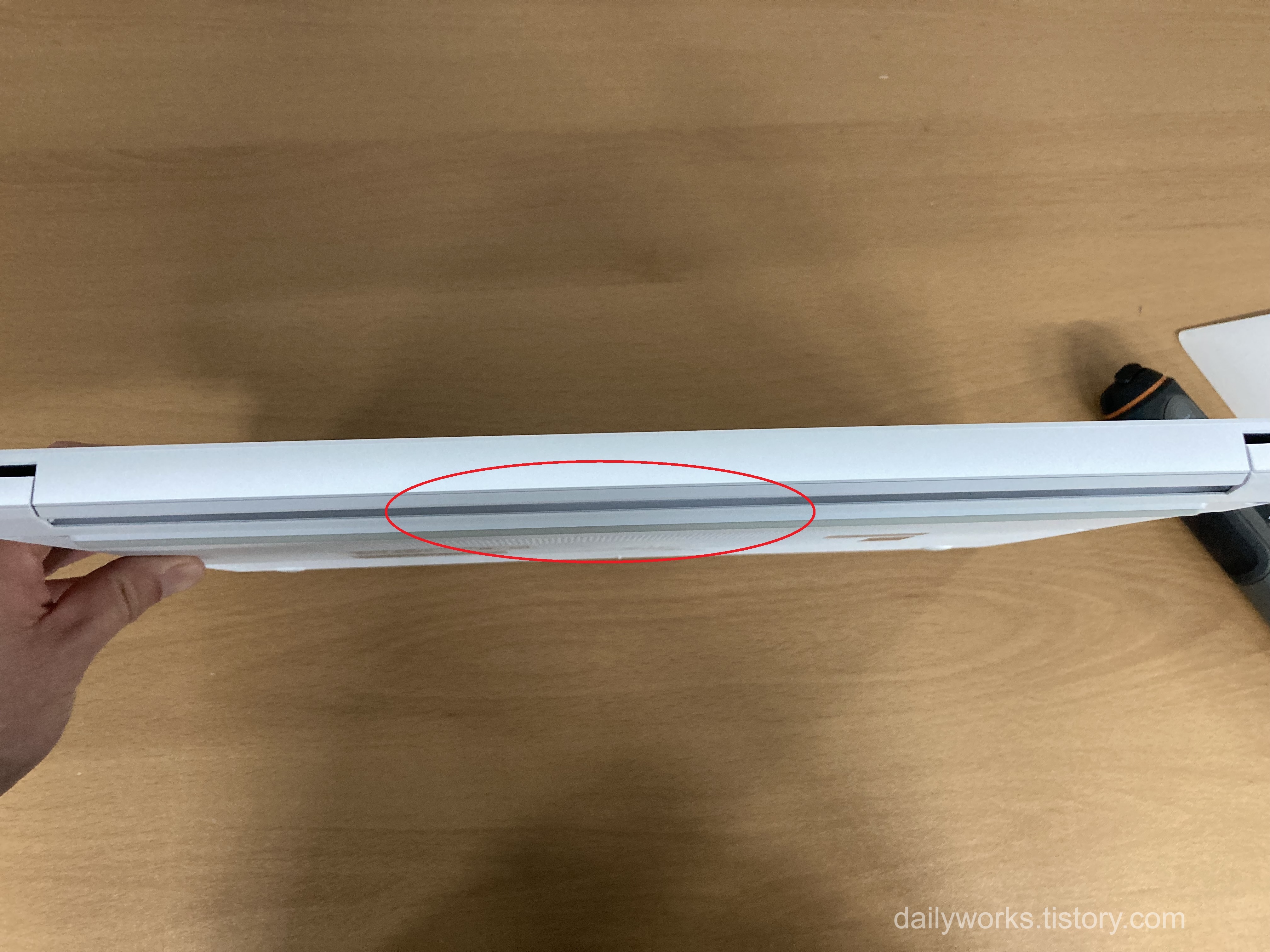

2️⃣0️⃣ 상단 부분 눌러 고정
힌지 쪽은 잘 안 닫힐 수 있으니 꾹꾹 눌러 완전히 밀착시킵니다.
2️⃣1️⃣ 하단 나사 체결
먼저 하단의 짧은 나사 4개를 순서대로 체결합니다.
2️⃣2️⃣ 상단 나사 체결
상단의 긴 나사 5개를 끝까지 조여 완성합니다.
✅ 교체 완료 및 추가 팁
이로써 LG 15U50R HDD 교체 과정이 완전히 끝났습니다.
부팅 후 저장장치 인식 여부를 BIOS 또는 디스크 관리에서 확인하세요.
💡 참고로 이 모델은 2.5인치 슬롯 외에도 NVMe SSD 슬롯이 존재합니다.
좀 더 빠른 속도를 원한다면 NVMe SSD로 용량을 확장하는 것도 좋은 방법입니다.
